冷热冲击试验箱技术规格书
| 设备用途： | 冷热冲击试验箱适用于电子、汽车配件、塑胶、军用部品等安全性能测 试及产品的筛选，测试各种材料对高、低温的反复抵抗能力。试验产品 对于热胀冷缩所产生的化学变化和物理损害。 |
| 设备型号： | ETS-2A（三箱风冷式、样品不移动） |
| 测试区尺寸 | 500×500×500(W×D×H) mm |
| 外箱尺寸 | 1950×1570×2150(W×D×H）mm以实物为准。 |
| 高温预热范围： | 35℃ ～150℃ |
| 低温预冷范围： | -60℃～RT |
| 温度冲击范围： | -40℃～120℃ |
| 风门切换时间： | ≤10S |
| 温度恢复时间： | ≤5min |
| 重量（KG） | 约1150 KG |

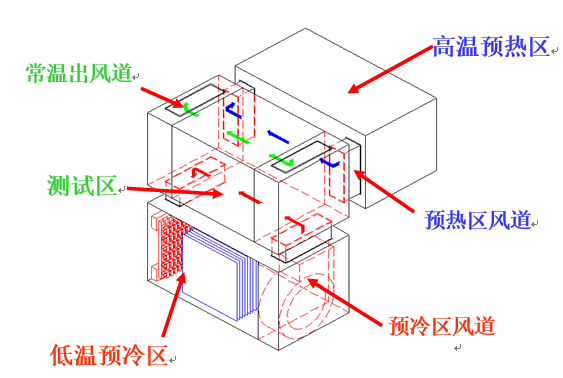

| 冷热冲击系统原理图 |  |
| 测试条件 | -40℃到120℃对冲循环，温度恢复时间≤5分钟， 阀门转换10秒以内，高、低温暴露30分钟。 |
| 备注 | 以上性能指标是在室温为+25℃，无试样条件下测得的数值。 |
| 使用环境 | 5℃以上30℃度以下，湿度90%以下正常使用 |
| 预冷降温时间 | 20℃ to -60℃≤70min |
| 预热升温时间 | 20℃ to 180℃≤30min |
| 冲击温度能力 | -40℃～120℃ |

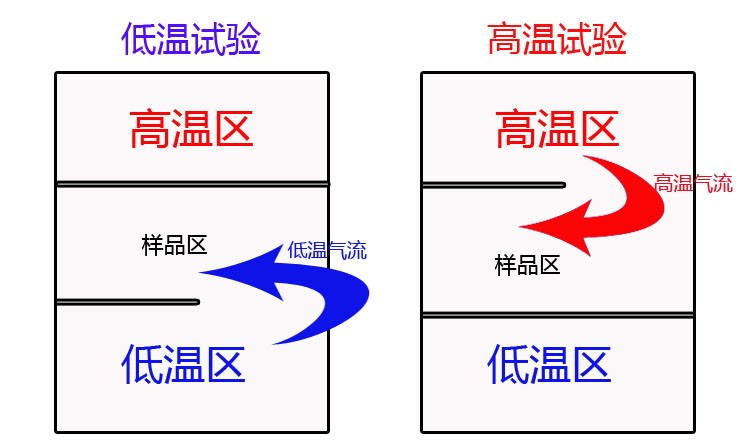

试验实现方式 |
根据要冲击测试的温度条件，由仪表自动控制高低温气阀，在低温或高温 储存室之间切换，分别与高温箱或低温箱形成闭路空气循环系统，迅速达 到冷、热冲击试验的目标温度。  |
| 空气循环装置 | 内置蓄冷、蓄热室、循环风道及长轴离心式通风机，使用高效的制冷机 和能量调节系统，通过高效循环风机进行强制有效的交换，达到温度变化 之目的。通过改善空气的气流，提高了空气流量及与加热器和空气冷凝器 的热交换能力，从而大幅改善了试验箱的温度均匀度。 |
| 温度波动度 | ≤±0.5℃ |
| 温度偏差 | ≤±2℃ |
| 控制精度 | 0.1℃ |
| 测试区承重 | 25kg (试样均匀分布) |
| 内壁材质 | SUS304不锈钢成型制作，抗高低温的冲击。 |
| 外壁材质 | SUS304拉丝不锈钢，防止生锈，美观大方。 |
| 保温 | 外不锈钢板加喷塑，中间耐高温玻璃纤维加聚氨酯（PU）发泡， |
| 设备功能 | 具备3箱测试&2箱测试，测试品不移动。 |
| 实用性 | 半导体，航空，航天，电子，材料应用研究，汽车业。 |
| 试验箱结构组成 | 测试区、低温区，高温区、阀门、汽缸、风机，电热，冷冻、电气。 |
| 设备符合标准 | GB/T 2423.1-2008试验A：低温试验方法 GB/T 2423.2-2008 试验B：高温试验方法 GB/T2423.22-2002 试验N：温度变化试验方法 试验Na GJB 150.3-1986 高温试验 GJB 150.4-1986 低温试验 GJB 150.5-1986 温度冲击试验 |
温度控制结构
| 温度控制结构 | 电热、风机，蒸发器、阀门 |
| 外箱配置 | 箱体配备直径50mm的测试孔，可供外接测试电源线或信号线使用 |

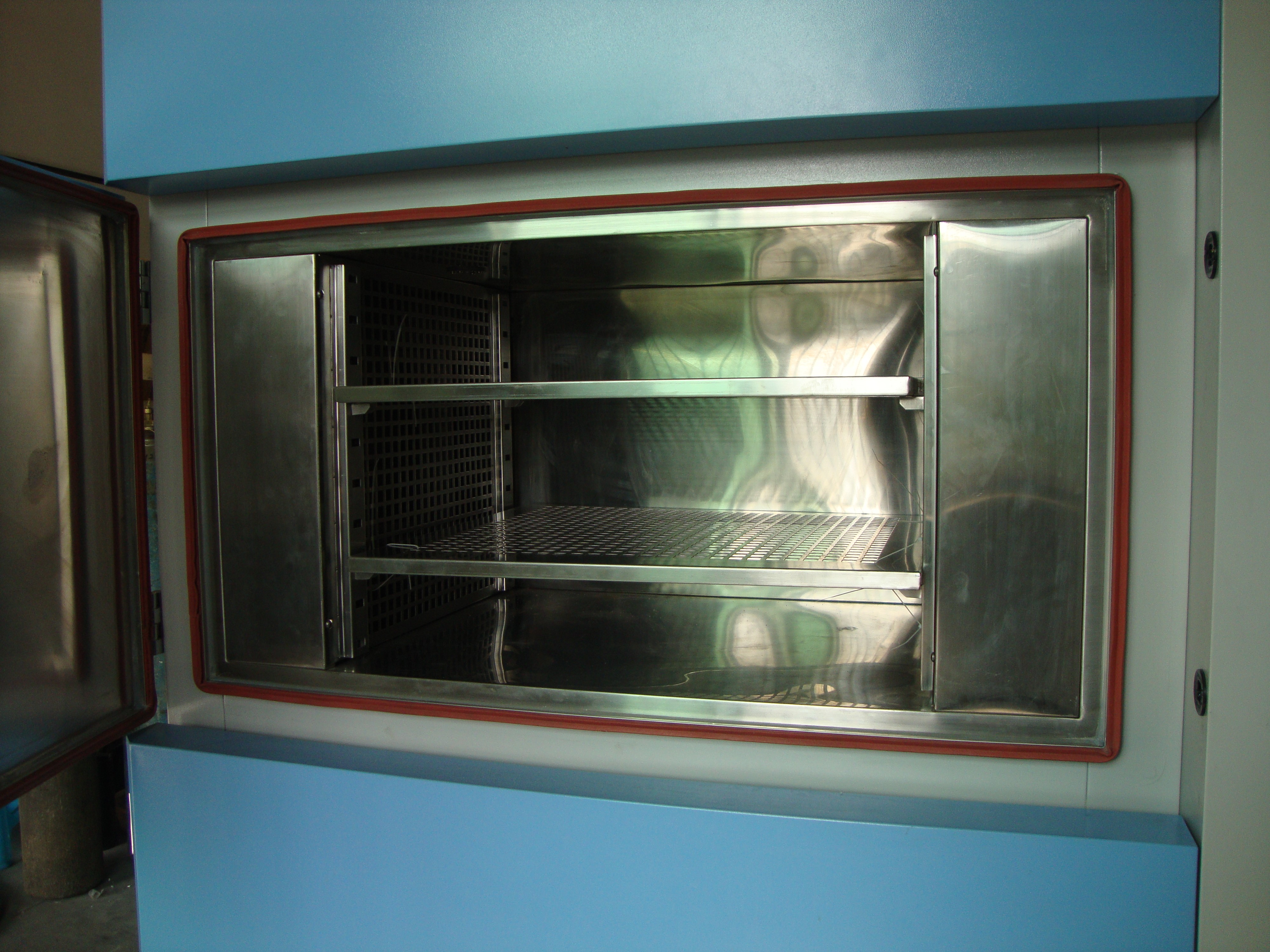

| 测试区 | 置物架2片（放置测样品） |
| 底盘 | 载重脚轮4个（带刹车定位功能） |
| 箱门 | 左铰链、右把手、由右向左开门、单拉开门 |
| 面板配置 | 彩色触摸控制器、除霜指示、运行灯、电源开关（防触盖）、蜂鸣器 |
| 冷冻室 | 压缩机复叠机组、排水装置、冷冻显示表，冷冻散热系统 压缩机底架，热区汽缸。 |

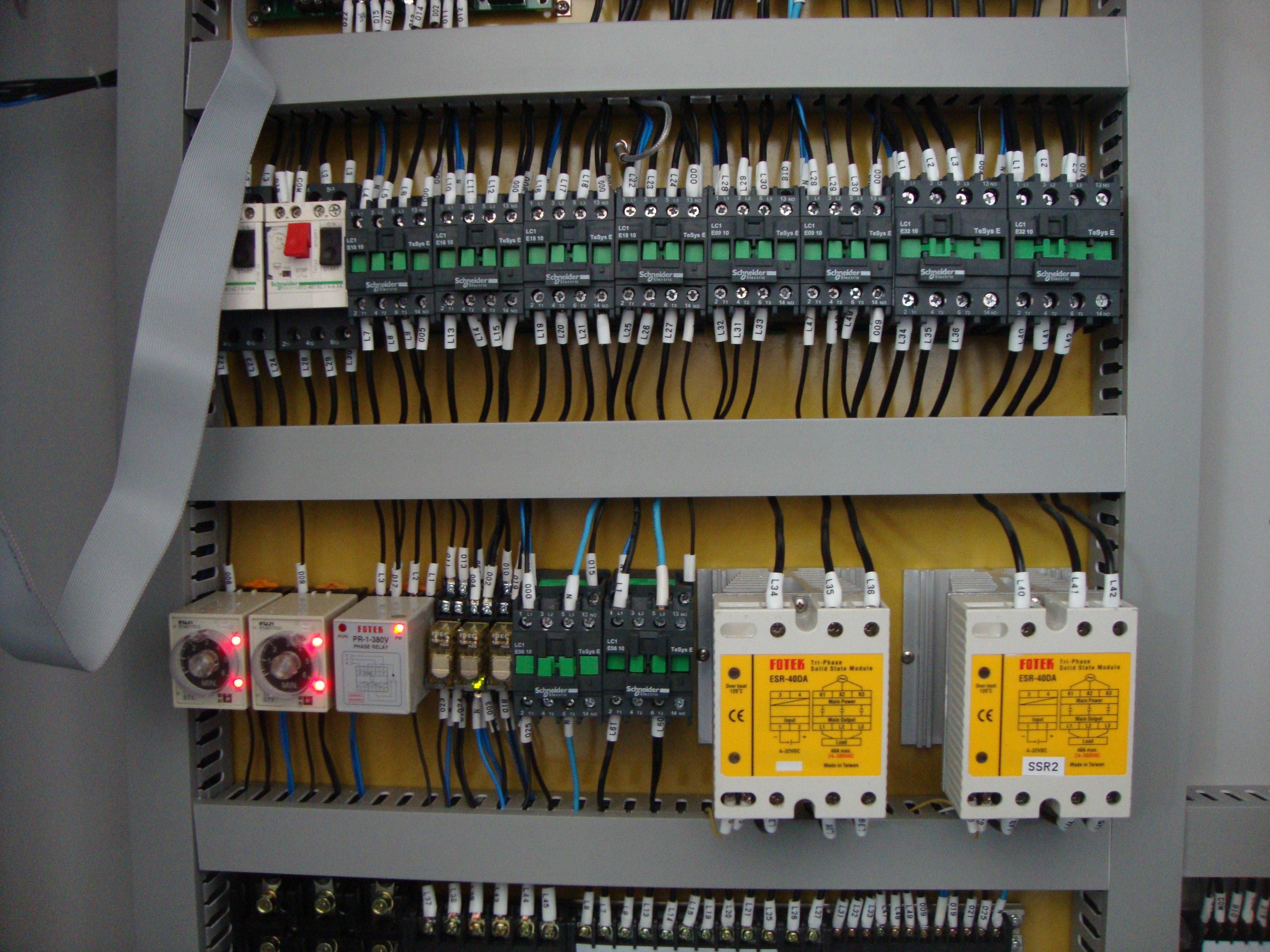

| 电控室 | 整机控制盘、总制、冷热区风机、散热风机、 |
| 机械室（顶部） | 常温区汽缸及风阀、常温吹风机，冷区汽缸 加热器 镍铬合金加热管 |
| 加热控制方式 | 电脑微控、脉冲调变无触点（SSR）输出达到温度平衡 |
制冷系统
| 工作方式 | 二元复叠式压缩制冷方式，以增加设备使用寿命 |
| 压缩机 | 德国GEA高效率压缩机组 （2台） |
| 蒸发器 | 蓄冷式蒸发器 |
| 冷凝器 | 风冷式冷凝器或水冷冷却塔 |
| 调节装置 | 热力膨胀阀 |
| 换热器 | 钎焊不锈钢板式换热器 |
| 低温预冷 | 全由控制器根据设定温度自动输出压缩机动作，达到低温又输出控制温度 的平衡，压缩机的过热由蒸发器气化回气来冷却压缩机；制冷能量自动 调节；冷凝压力调节阀控制设备达到最适应环境温度 |
| 制冷剂 | 美国杜邦R404A、R23（环保制冷剂） |
控制器功能
| 控制器型号 | 日本UNIQUE 彩色触摸屏控制器 |
| 显示器 | 800×480点阵、10英寸彩色LCD显示屏 |
| 显示精度 | 0.1℃ |
| 设定容量 | 100组程式、1-999个循环、999H59MIN的间设定、每10循环除霜 |
| 打印功能 | 可连接微型打印机打印实时数据，打印间隔1~30分钟可选择。 |
| 远程控制 | 强大的上位软件功能，实现网络监视、控制。 |
| 运行方式 | 程式循环 |
| 多语种选择 | 中、英文显示可选择 |
| 输入方式 | 触摸式方式 |
| 密码管理 | 多级密码功能，管理员＞工程师＞操作员。 |
| 预约功能 | 可在预约开机时间控制中自动提前预热、预冷待机，并可选择起始位置， 由高温或低温开始循环或冲击。 |
| 除霜功能 | 可设定循环次数及除霜次数自动除霜。 |
| 设定范围 | 可设定高温、低温及冷热冲击三种不同条件，具备高低温试验机的功能。 高温室预热温度上限：+160℃ 低温室预冷温度下限：-60℃ |
| 传感器输入 | T型热电偶 |

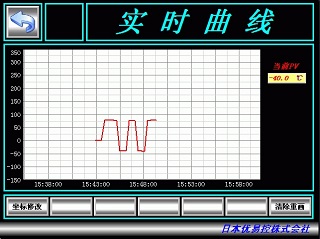

| 曲线记录 | 试验时屏幕显示即时曲线、U盘保存、电脑连接保存、 |
| 通讯 | 具有通讯界面及连线软体，可于电脑上设计程式、收集测试资料与记录、 呼叫程式执行等各种功能。 |
| 故障报警 | 运转中发生异常状况，屏幕上即刻自动显示故障原因及提供排除故障的方法 |

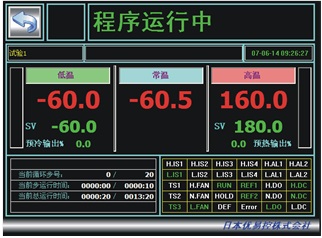

| 控制器显示界面 |   |
保护装置
| 制冷系统 | 压缩机超压、压缩机过热、压缩机过流 |
| 温度保护 | 试验温度超高、试验温度超低警戒、箱内压力自排、传感器损坏报警 |
| 电源保护 | 电源缺相、漏电保护、电源过载保护、保险丝 |
| 气源保护 | 压缩气压不足自动保护停止运转 |
| 运输 | 试验箱为整体式，整体运输 |
| 尺寸 | 最大运输尺寸（不含包装） |
| 重量 | 最大运输重量（不含包装） |
| 使用环境 | 5℃-40℃、90%湿度以内正常运行 |
| 设备供气 | 保证供气管≥φ8mm、气压4-7 kg/cm2 |
| 设备供电 | AC380V 三相四线＋保护地线 电压允许波动范围：AC（380±38）V 频率允许波动范围：（50±0.5）Hz 保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电 要求用户在安装现场为设备配置相应容量的空气或动力开关， 并且此开关必须是独立供本设备使用 |
| 设备功率 | 约15.5 KW |
| 随机资料 | 操作说明书、保修卡、电路图。 |

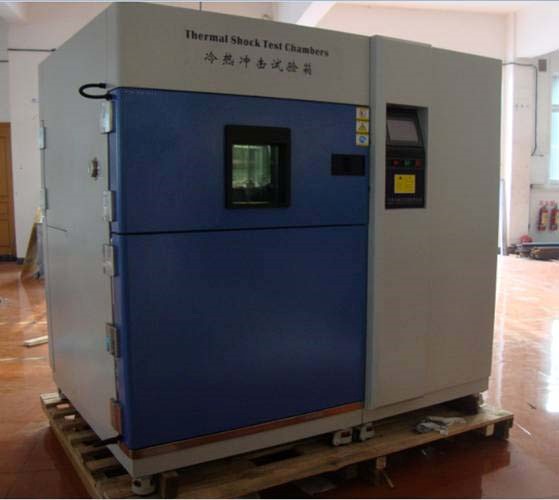

冷热冲击试验箱参考图
核心元器件全部采用进口品牌

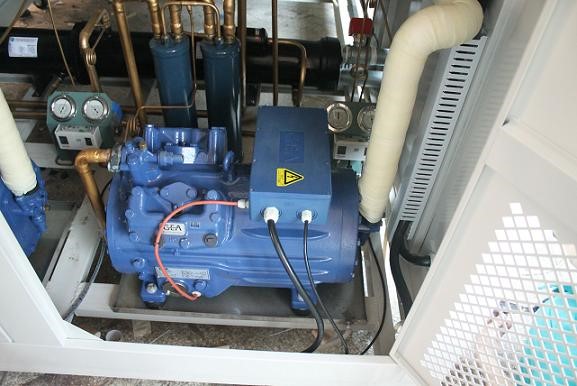

德国GEA制冷系统照片
